汽车防撞梁国家碰撞标准

其实在汽车安全方面，除了大家熟知的C-NCAP外，我国是有国家强制标准的，也就是说所有上市的车辆都必须通过国家碰撞标准的测试。该标准主要是对车身的正面、侧面和尾部三个位置进行碰撞测试，下面我就来具体介绍一下。

GB11551—正面100%碰撞：车辆以50km/h的速度正面撞击由混凝土制成的刚性壁障。碰撞试验后，不使用工具，应能：

① 对应于每排座位，若有门，至少有一个门能打开。

② 将假人从约束系统中解脱时，如果发生了锁止，通过在松脱位置上施加不超过60N的压力，该约束系统应能被打开。

③ 从车辆中完好的取出假人。

④ 在碰撞过程中，燃油供给系统不允许发生泄漏。

⑤ 碰撞试验后，若燃油供给系统存在液体连续泄漏，则在碰撞后前5分钟，平均泄漏速率不得超过30g/min。

GB20071—侧面碰撞：可变形的壁障以50km/h的速度撞击静止车辆的驾驶员一侧

碰撞试验后除了能满足国标正面100%碰撞的要求外，还要求车内部件在脱落时不得产生锋利的凸出物或锯齿边。

GB20072—尾部100%碰撞：刚性碰撞臂（宽度不小于2500mm，高度不小于800mm）以50km/h的速度和100%重叠的方式撞击车辆尾部。

① 在碰撞过程中，燃油供给系统不允许发生泄漏。

② 碰撞试验后，若燃油供给系统存在液体连续泄漏，则在碰撞后前5min平均泄漏速率不得超过30g/min。

③ 不应引起燃料的燃烧

④ 在碰撞过程中和碰撞试验后，蓄电池应由保护装置保持自己的位置。

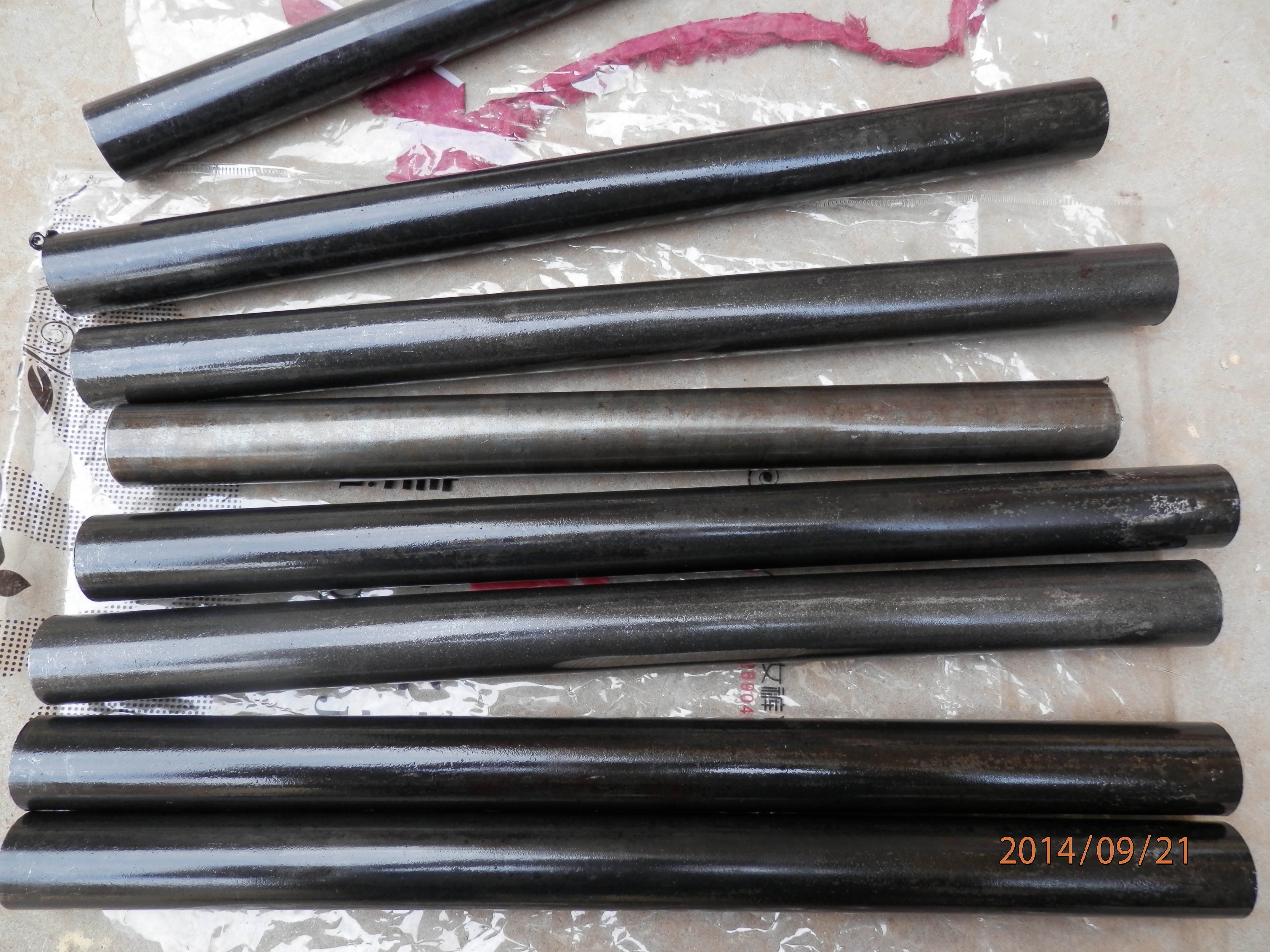

汽车制造用BR1500HS焊管

BR1500HS抗拉强度多少
是一种高强度耐候钢
成份百分比（wt%）
C 0.19~0.25
B 0.0008~0.005
Mn 1.10~1.4
Cr 0.15~0.35
Al 0.02~0.06
Ti 0.02~0.05
Si ≤0.40
P ≤0.025
S ≤0.015

性能：
淬火前屈服强度≥300MPa,抗拉强度≥600MPa；
淬火后屈服强度≥1200MPa,抗拉强度≥1500MPa；

∮２７ｘ２ ∮32*2.5 ∮30*2 ∮28*2 ∮28*2.5 ∮32*2 ∮34*2.5 ∮28*2.5 ∮29*2.0 等等、、、、
由于汽车厂家要求不一、外径尺寸还有壁厚钢管的长度都不一样的这个需要定做的、、
抗拉强度热冲压成形技术是一项专门用于成形超高强度钢板的新技术。热冲压件的抗拉强度可超过1500MPa,且成形精度高,基本无回弹。这种方式能够充分利用材料的塑性性能来冲压零件,用于汽车结构件制造时,可提高汽车的安全性能,减轻车身重量。目前只有少数几家单位对热冲压技术进行研究,在模具设计、工艺试验及模拟方面获得了相应成果,但对工艺参数之间的关系未作深入探讨。热冲压成形工艺难以把握,利用模拟技术可以优化工艺参数。以车门防撞梁为例,通过数值模拟和热冲压试验相结合的方法研究超高强钢板的热成形工艺特征,建立冲压力与冲压速度和初始成形温度的关系模型,并通过试验验证了模型的正确性。材料特性试验钢板为宝钢产22MnB5热轧板,牌号为BR1500HS,厚度为2mm,密度为7850kg/m3,临界冷却速度为15℃/s, BR1500HS的化学组分%元素C Mn B Si Cr S P质量分数0.21 1.35 0.0033 0.28 0.23 0.004 0.0055热轧状态下,材料的硬度约为193HV,抗拉强度在500～600MPa
